Support de panneau solaire, inclinaison 15–45° · Type I ou cadre complet (LS-B)

Présentation

Le LS-B est le support de panneau solaire de nos kits de lampadaire à panneau séparé : version type I (un panneau) ou cadre complet, acier galvanisé à chaud, inclinaison réglable de 15 à 45°. Il est livré avec les luminaires, sous une position douanière distincte de celle des mâts (classement confirmé par notre transitaire) : la sauvegarde de 25 % sur les mâts importés (HS 7308.90.10) porte sur le mât, pas sur le support de panneau solaire de lampadaire. Les crosses simples ou doubles et les brides de fixation sont elles aussi livrées avec le luminaire, selon le modèle ; dimensions sur demande.

Pourquoi une inclinaison réglable ? Parce qu'au Maroc c'est décembre qui dimensionne un lampadaire solaire, et qu'un panneau incliné face au sud y reçoit bien plus qu'un panneau à plat : à Casablanca 4,93 kWh/m²/jour à 32° contre 2,99 à l'horizontale (+65 %), à Tanger 4,32 contre 2,58 (+67 %), à Marrakech 5,73 contre 3,46 (+66 %), à Agadir 5,87 contre 3,62 à 31° (+62 %), à Laâyoune 5,71 contre 3,97 à 27° (+44 %) — PVGIS-SARAH2 2005-2020, JRC. L'inclinaison optimale marocaine, de 27 à 32°, tombe au milieu de la plage 15–45° du LS-B ; la pente aide aussi la pluie à évacuer la poussière de Chergui.

Le support se choisit avec le kit : modèle et nombre de panneaux (type I pour un panneau, cadre complet pour un grand panneau ou un double panneau comme le 2 × 150 Wp du LS-S120), diamètre de tête du mât LS-P6 fabriqué au Maroc ou du mât existant, visserie inox sur demande pour le littoral. Fabrication dans notre base de production certifiée ISO en Chine du Sud ; prix sur devis avec le luminaire, WhatsApp +212 6 68 58 03 53.

Points forts

• Deux exécutions : type I pour un panneau, cadre complet pour un grand panneau ou un double panneau (ex. LS-S120, 2 × 150 Wp)
• Inclinaison réglable 15–45° : couvre l'inclinaison optimale de 27° (Laâyoune) à 32° (Tanger à Ouarzazate) calculée par PVGIS
• +62 à +68 % d'énergie en décembre avec un panneau incliné à 32° face au sud, contre un panneau à plat (PVGIS-SARAH2 2005-2020, JRC)
• Acier galvanisé à chaud pour les classes de corrosivité C3 à C5 ; visserie inox sur demande pour le littoral
• Livré avec le luminaire : un seul colis, une position douanière distincte de celle des mâts
• Compatible avec le mât LS-P6 fabriqué au Maroc et les mâts existants (diamètre de tête précisé à la commande)
• Crosses simples ou doubles et brides de fixation livrées avec les luminaires selon le modèle

Applications

• Kits à panneau séparé LS-S60, LS-S80, LS-S100 et LS-S120
• Panneau compagnon des têtes de lampadaire solaire LS-H30 à LS-H100 (selon version)
• Lampadaire hybride éolien-solaire LS-K
• Panneaux déportés de projecteurs solaires LS-F100 / LS-F200 (sur demande)
• Panneau du lampadaire à caméra LS-C100 (sur demande)
• Remplacement d'un support corrodé sur une installation existante

Quelle inclinaison pour le panneau solaire d'un lampadaire au Maroc ?

Un lampadaire solaire se dimensionne sur son pire mois, décembre, quand le soleil est bas et la nuit longue. À l'horizontale, un panneau reçoit en décembre 2,58 kWh/m²/jour à Tanger, 2,85 à Rabat, 2,97 à Fès, 2,99 à Casablanca, 3,46 à Marrakech, 3,62 à Agadir, 3,81 à Ouarzazate et 3,97 à Laâyoune. Incliné à l'angle optimal calculé par PVGIS (32° presque partout, 31° à Agadir, 27° à Laâyoune) et orienté plein sud, le même panneau reçoit 4,32 à Tanger, 4,65 à Rabat, 4,98 à Fès, 4,93 à Casablanca, 5,73 à Marrakech, 5,87 à Agadir, 6,37 à Ouarzazate et 5,71 à Laâyoune : de +44 % à +68 % d'énergie le mois où elle manque le plus, pour un rendement d'été comparable (PVGIS-SARAH2 2005-2020, JRC). C'est l'argument du kit à panneau séparé face au tout-en-un à panneau plat, et la raison de la plage 15–45° du LS-B : chaque site reçoit son angle. Deux règles de pose : plein sud, sans ombre portée d'un arbre ou d'un bâtiment entre 10 h et 14 h ; et une hauteur qui garde le bord inférieur du panneau à 3 m minimum du sol fini (NM 06.8.001 §5.2).

• Décembre à plat vs incliné : Casablanca 2,99 → 4,93 ; Tanger 2,58 → 4,32 ; Marrakech 3,46 → 5,73 ; Agadir 3,62 → 5,87 kWh/m²/jour (PVGIS)
• Angle : 32° (Tanger à Ouarzazate), 31° (Agadir), 27° (Laâyoune) — tous dans la plage 15–45° du LS-B
• Orientation plein sud, aucune ombre portée entre 10 h et 14 h
• Bord inférieur du panneau ≥ 3 m du sol fini (NM 06.8.001 §5.2)
• Après un épisode de Chergui : nettoyage du panneau, la pente évacue le reste à la première pluie

Crosses, brides et supports : ce qui est livré avec le luminaire

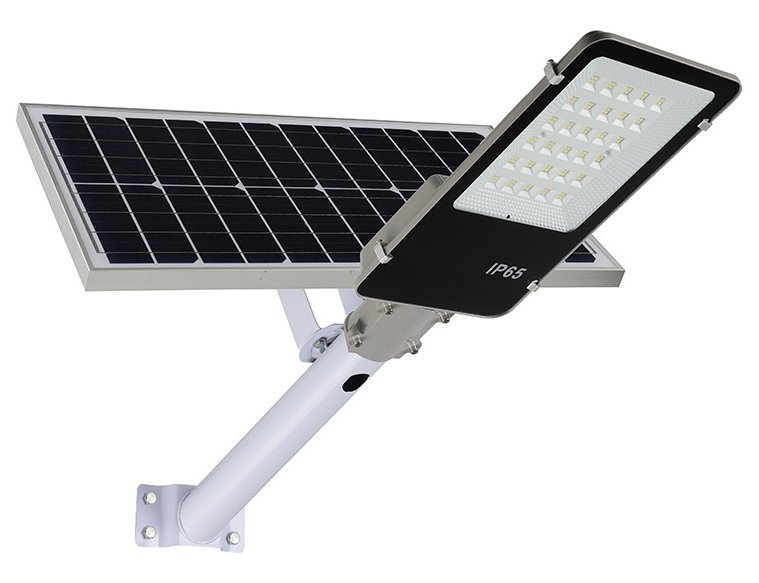

Chaque luminaire LALOGO part avec sa fixation, sous sa propre position douanière. Lampadaire tout-en-un : douille Ø 60 mm sur bride inclinable réglable, pour mâts de 5 à 8 m ; il se pose sur un mât droit ou sur une crosse existante. Kit à panneau séparé : crosse simple ou double selon le modèle, bride de tête de mât, support de panneau LS-B (type I ou cadre complet) et, pour les batteries 12,8 V, coffre en tête de mât ou coffre enterré — la NM 06.8.001 §5.4 admet la batterie en pied de mât, dans la fondation ou dans le luminaire. Tête de lampadaire pour mât existant : fixation adaptée au mât en place et panneau compagnon sur son support. Ce que nous ne livrons pas par défaut, c'est le mât : Le mât est d'origine marocaine (sauvegarde de 25 % sur les mâts importés, HS 7308.90.10) ; le classement douanier du luminaire est confirmé par notre transitaire. Sur demande, LALOGO fournit le mât LS-P6, sauvegarde incluse dans le devis.

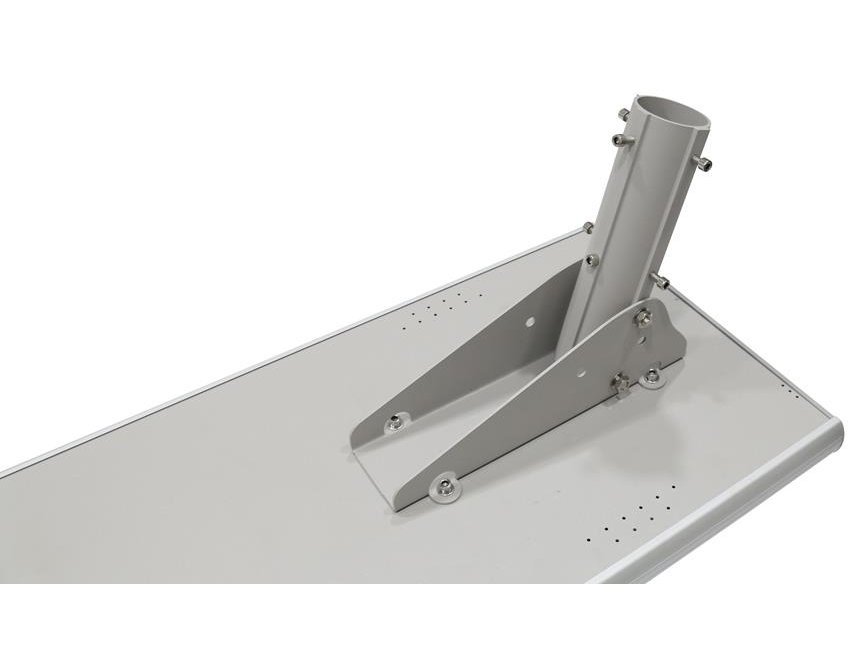

• Tout-en-un : douille Ø 60 mm, bride inclinable réglable, mâts 5–8 m
• Kit à panneau séparé : crosse simple ou double, bride de tête, support LS-B, coffre batterie en tête de mât ou enterré
• Tête pour mât existant : fixation adaptée et panneau compagnon sur support
• Littoral : visserie inox et galvanisation adaptée à la classe C4–C5, sur demande
• Mât : d'origine marocaine sur plans LS-P6, ou fourni par LALOGO avec la sauvegarde de 25 % incluse
